Клапаны (вентили) чугунные
15кч18п1, 15кч33п
Корпус: ковкий чугун
Уплотнение затвора: паронит БР-3
Уплотнение шпинделя: терморасширенный графит
Среда: вода, пар, воздух
Тип присоединения: муфтовый
Способ управления: ручной
Класс герметичности: Д
Ру, кгс/кв.см: 16
Максимальная температура, °С: 225 |
 |
| Наименование |
Dy |
Длина, мм |
Высота, мм |
Масса, кг |
| 15кч18п1 /15кч33п |
15 |
90 |
118 |
0,55 |
| 15кч18п1 /15кч33п |
20 |
100 |
120 |
0,72 |
| 15кч18п1 /15кч33п |
25 |
120 |
143 |
1,07 |
| 15кч18п1 /15кч33п |
32 |
140 |
145 |
1,74 |
| 15кч18п1 /15кч33п |
40 |
170 |
180 |
2,28 |
| 15кч18п1 /15кч33п |
50 |
200 |
185 |
3,55 |
| 15кч18п1 /15кч33п |
65 |
210 |
262 |
6,5 |
15кч19п, 15кч34п
Корпус : ковкий чугун
Уплотнение затвора: паронит БР-3
Уплотнение шпинделя: терморасширенный графит / паронит ПОН-Б
Среда: вода, пар, воздух
Тип присоединения: фланцевый
Способ управления: ручной
Класс герметичности: Д / С
Ру, кгс/кв.см: 16
Максимальная температура, °С: 225 |
 |
| Наименование |
Dy |
Длина, мм |
Высота, мм |
Масса, кг |
| 15кч19п1 /15кч34п |
25 |
120 |
143 / 132 |
1,07 / 2,38 |
| 15кч19п1 /15кч34п |
32 |
140 |
145 / 143 |
3,22 / 3,56 |
| 15кч19п1 /15кч34п |
40 |
170 |
180 / 164 |
4,09 / 5,4 |
| 15кч19п1 /15кч34п |
50 |
200 |
185 / 165 |
6,13 / 7,36 |

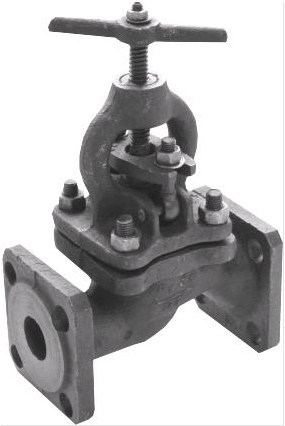

15кч16п1
Корпус: ковкий чугун
Уплотнение затвора: паронит БР-3
Уплотнение шпинделя: сальниковая набивка
Среда: вода, пар, нефтепродукты
Тип присоединения: фланцевый
Способ управления: ручной
Класс герметичности : В
Ру, кгс/кв.см: 25
Максимальная температура, °С: 225 |
 |
| Наименование |
Dy |
Длина, мм |
Высота, мм |
Масса, кг |
| 15кч16п1 |
32 |
180 |
262 |
8 |
| 15кч16п1 |
40 |
200 |
265 |
10,1 |
| 15кч16п1 |
50 |
230 |
265 |
11,3 |
| 15кч16п1 |
65 |
290 |
295 |
22 |
| 15кч16п1 |
80 |
310 |
333 |
32,36 |

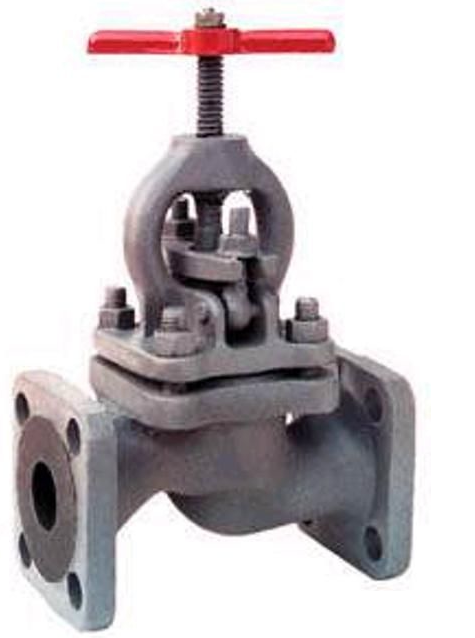

15кч16нж
Корпус: ковкий чугун
Уплотнение затвора: нержавеющая сталь
Уплотнение шпинделя: сальниковая набивка
Среда: вода, пар
Тип присоединения: фланцевый
Способ управления: ручной
Конструктивные особенности: сальниковый
Класс герметичности: С
Ру, кгс/кв.см: 25
Максимальная температура, °С: 300 |
 |
| Наименование |
Dy |
Длина, мм |
Высота, мм |
Масса, кг |
| 15кч16нж |
32 |
180 |
224 |
8 |
| 15кч16нж |
40 |
200 |
235 |
10,1 |
| 15кч16нж |
50 |
230 |
235 |
11,3 |
| 15кч16нж |
65 |
290 |
303 |
25 |
| 15кч16нж |
80 |
310 |
333 |
32 |
Пожарный вентиль 15кч11р
Корпус: ковкий чугун
Уплотнение затвора: резина
Уплотнение шпинделя: резина
Среда: вода
Тип присоединения: муфтовое и цапковое
Способ управления: ручной
Конструктивные особенности: угловой
Класс герметичности: А
Ру, кгс/кв.см: 16
Максимальная температура, °С: 50 |
 |
| Наименование |
Dy |
Длина, мм |
Высота, мм |
Масса, кг |
| 15кч11р |
50 |
76 |
133 |
2,76 |
Пожарный вентиль КПЧ
Корпус: ковкий чугун
Уплотнение затвора: резина
Уплотнение шпинделя: резина
Среда: вода
Тип присоединения: муфтовое и штуцерное
Способ управления: ручной
Конструктивные особенности: угловой
Класс герметичности: А
Ру, кгс/кв.см: 16
Максимальная температура, °С: 50 |
 |
| Наименование |
Dy |
Длина, мм |
Высота, мм |
Масса, кг |
| КПЧ 50-1 |
50 |
140 |
165 |
1,62 |
| КПЧ 65-1 |
65 |
160 |
175 |
2,4 |
